抛丸机虚拟仿真实验模块





 一 抛丸机简介

      抛丸机是通过抛丸器将钢砂钢丸高速抛落冲击在材料物体表面的一种处理技术。相比其他表面处理技术来说，它更快、更有效，并可对部分保留或冲压后的铸造过程。20世纪30年代美国公司在世界上制成第一台抛丸机。中国的抛丸强化设备生产始于20世纪50年代，主要是仿前苏联技术。

     抛丸机也可用于去除毛刺，隔膜和铁锈，可能会影响物体部分的完整性，外观，或定义。抛丸机也可以针对一个部分涂层的表面去除表面的污染物，并提供一个增加涂层的附着力表面轮廓，达到强化工件的目的。抛丸机不同于喷丸机，在于这是用来降低零件的疲劳寿命增加不同的表面应力，增加了部件的强度，或防止微动 。

二、 软件功能介绍

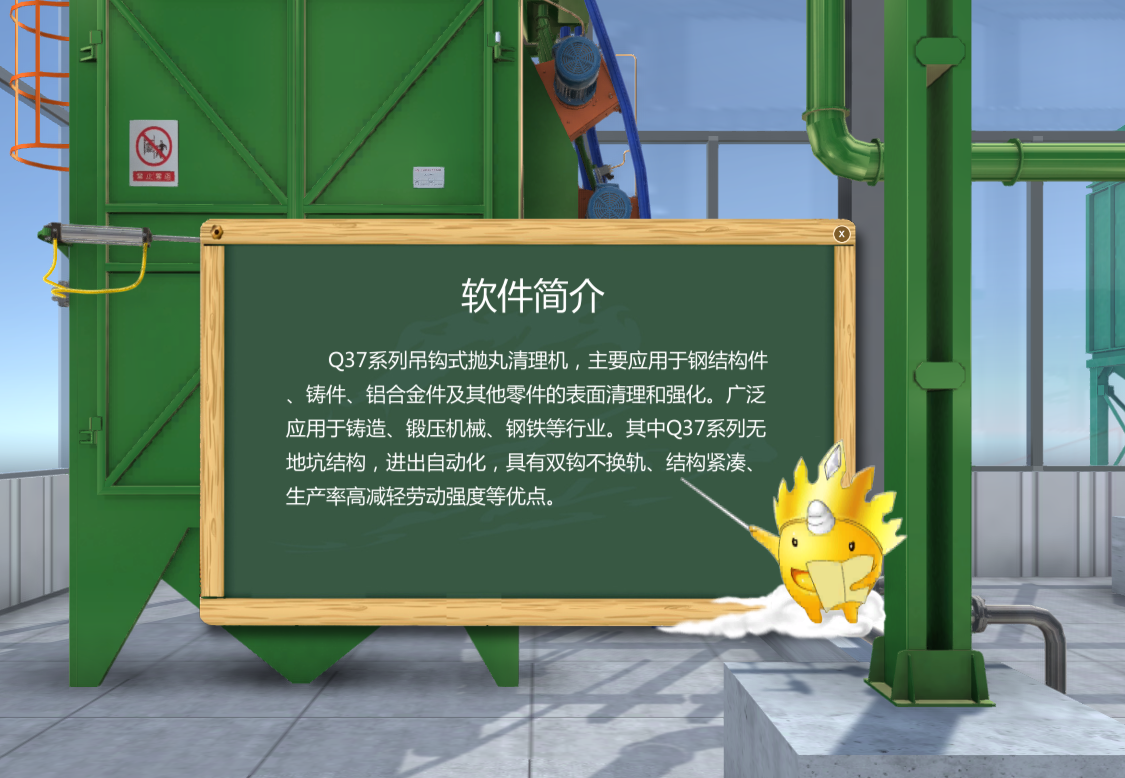

1、对铸造车间抛丸机开发虚拟仿真实训软件，实现教师教、学生练、考核功能；

2、主要功能一：设备结构认识

全方位、多角度认识功能部件，使学生认识抛丸机的主要结构及各部分功能、它们之间的装配关系；

要求模拟抛丸机主体结构、丸砂分离系统、抛丸器、除尘系统等全部结构；要模拟声音；场景中有工作人员；

3、主要功能二：操作流程

操作流程包括但不限于下列操作步骤：

1）设备检查，查看设备一周，观察控制柜；

2）打开电源开关，旋转电源按钮45度，电源指示灯亮；引风机启动，按下启动按钮，引风机启动按钮持续亮，风机电机开始运转；

3）提升机启动，提升机转动；螺旋启动，螺旋搅拌器转动；自转启动，自转电机、链条转动；

4）右边挂工件，右边挂钩下降结合工件；工件及挂钩上升；开门，轨道闭合，工件运动，关门；

5）开1号抛丸器，开2号抛丸器，开3号抛丸器，开4号抛丸器，设定抛丸时间，抛丸，钢丸射出，工件发生变化；

6）时间到以后手动停止，关4号抛丸器，关3号抛丸器，关2号抛丸器，关1号抛丸器，自转关闭；

7）开门，右钩工件移出，右钩下降，工件取出，关门，螺旋关闭，提升机关闭，风机关闭，关闭电源；

4、主要功能三：典型故障

1）除尘器除尘效率低

故障现象：除尘效率没达到设计要求

检查与分析：

除尘器风机接线错误，风机反转，重接线；

除尘器内滤筒安装不牢或有破损，或缺少滤筒；

除尘管道连接处密封不好，保证各部件的密封；

被清理工件未按要求落砂，型砂残留过多，除尘进口风含尘量过高；

除尘器反吹机构未启用，或启用次数少，灰尘堵死滤筒，及时清除附着在滤筒上的灰尘；

2）抛丸清理机的清理效果不理想

故障现象：抛丸机清理效果达不到设计要求

检查与分析：

弹丸供应量不足，适当增补新弹丸；

抛丸器抛射方向不准确，调节抛丸器定向套窗口位置；

丸料粒度分歧适，重选丸料粒度；

丸料结块或使用过久，更换丸料；
